功能特点：

1、主机架：主机架和底座一体化设计铸造而成，稳定性高，刚性好，适合于高能量冲击。

2、挂/脱摆装置：挂/脱摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤。

3、传动系统：采用标准双级减速机替代老式摆锤复杂的传动系统，结构简单，装配维修方便，使用寿命长，故障率低，免维护。

4、能量显示装置：有三种能量显示方式，一种为刻度盘，另一种为触摸屏显示器，电脑软件也可以显示能量值。

5、电器控制系统：设备采用德国西门子PLC来设计控制系统。采用高精度的旋转编码器来获取摆锤的实时位置。由于PLC的抗干扰能力极强，因而该系统具有可靠、稳定，数据准确等特点。该控制系统集机、电、自动控制技术于一体，实现了取摆、冲击、断裂试样收集的全自动化过程，大大降低了操作人员的劳动强度，提高了工作效率及操作安全。

6、模块化设计。

标准配置：

主机、全封闭防护网、国标R2冲击刃口、软件及控制系统、计算机、打印机

可选附件：

美标R8冲击刃口

产品用途：

主要用于夏比冲击试验，获得金属材料的冲击韧性和冲击吸收功。

功能特点：

1. 主机架：主机架和底座一体化设计铸造而成，稳定性高，刚性好，没有装配误差。立柱前后对称，摆轴采用简支梁方式支承，结构简单可靠，加工精度高，能量损失小，摆锤摆动时没有颤抖，更适合于高能量冲击。

2. 摆锤：圆形摆体设计，风阻降到最小。冲击刀安装在长度有公差尺寸要求的空间内，用高强度螺钉在背面连接，更换方便简单。插头及摆杆刚性高，防止摆锤在冲击完试样后在轴向和径向上的抖动。

3. 挂/脱摆装置：挂/脱摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，有效的降低了挂摆时的噪音，延长了设备的使用寿命及提高了安全性，且摆锤预扬角恒久不变。

4. 传动系统：采用标准双级减速机替代老式摆锤复杂的传动系统，结构简单，装配维修方便，使用寿命长，故障率低，免维护。解决了老式摆锤的主要故障点。

5. 能量显示装置：有三种能量显示方式，一种为刻度盘，另一种为触摸屏显示器，电脑软件也可以显示能量值。如果是单一的度盘式，则可能发生在试验前忘记把指针回零而造成试样作废。如果是单一的触摸屏显示器方式，则当编码器出错时，无法对其数据准确性进行判断。本机三种方式共同显示，其结果又可以相互对比，可以完全有效的排除可能出现的问题。

6. 试样回收装置：采用旋转电机带动优质橡胶皮带作为试样回收装置。试验机配有全封闭的防护网，试样冲击完成后，断裂的试样落在回收皮带上，回收装置在冲击完成后会自动运行，将废试样带出试验机外，避免试验人员进入试验机内部回收废试样，即提高了工作效率，也提高了试验人员的安全性。

7. 安全防护装置：整个试验机设有全封闭的防护网，可以有效防止断裂试样飞溅，也可以防止试验人员在试验时进入试验机内部。防护网设有门限位开关，在防护门打开的情况下，试验机会自锁，主要操作无效，从而防止误操作，保证试验人员的安全。

8. 电器控制系统：设备采用德国西门子PLC来设计控制系统。采用高精度的旋转编码器来获取摆锤的实时位置。由于PLC的抗干扰能力极强，因而该系统具有可靠、稳定，数据准确等特点。该控制系统集机、电、自动控制技术于一体，实现了取摆、冲击、断裂试样收集的全自动化过程，大大降低了操作人员的劳动强度，提高了工作效率及操作安全。

9. 模块化设计：150J、300J、450J、600J、750J多能量可选，
视频要求：单独提供文件

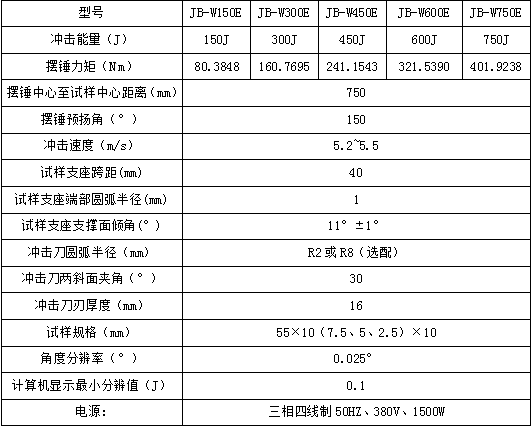

主要技术指标：
